Beschreibung Eminence Alpha 3-32 Breitbänder 32 Ohm Der Eminence Alpha 3-32 ist ein vielseitiger, kompakter Breitbandtreiber, der sich perfekt für dicht sitzende Pro-Audio-Line-Array- und Column-Array-Anwendungen eignet. Mit einer Programmleistung von 70 Watt verwendet dieser 3-Zoll-Treiber einen 8,3-oz-Ferritmagneten mit einem internen Neodym-Gegenmagneten für erhöhte Empfindlichkeit und erweitert die Reaktion auf 20 kHz. Die hochgepresste Membran verbindet Papier mit einer Schicht aus wasserfestem Polypropylen für erhöhte Steifigkeit und geringere Verzerrung. Technische Daten Alpha 3-32 Nominal Basket Diameter 3", 0 mm Nominal Impedance* 32 Ω Power Rating* Program Power 70 W Watts 35 W Resonance 117 Hz Usable Frequency Range 150 Hz - 20 kHz Sensitivity* 88 dB Magnet Weight 8 oz. Gap Height 0.08", 2 mm Voice Coil Diameter 0.787", 20 mm THIELE & SMALL PARAMETERS Alpha 3-32 Resonant Frequency (fs) 117 Hz DC Resistance (Re) 22.43 Ω Coil Inductance (Le) 0.23m H Mechanical Q (Qms) 5.87 Electromagnetic Q (Qes) 0.85 Total Q (Qts) 0.74 Compliance Equivalent Volume (Vas) 0.98 liters / 0.03 cu.ft. Peak Diaphragm Displacement Volume (Vd) 7.4 cc Mechanical Compliance of Suspension (Cms) 0.86 mm/N BL Product (BL) 6.46 T-M Diaphragm Mass Inc. Airload (MMs) 2 grams Efficiency Bandwidth Product (EBP) 138 Maximum Linear Excursion (Xmax) 2.6 mm Surface Area of Cone (Sd) 28.6 cm2 Maximum Mechanical Limit (Xlim) 4 mm MOUNTING INFORMATION Alpha 3-32 Recommended Enclosure Volume Sealed Acceptable Vented Acceptable Driver Volume Displaced 0 cu.ft. / 0.01 liters Overall Diameter 3.98", 101.1 mm Baffle Hole Diameter 3.04", 77.2 mm Front Sealing Gasket Yes Rear Sealing Gasket Yes Mounting Holes Diameter 0.16", 4.1mm Mounting Holes B.C.D. 3.63", 92.2mm Depth 1.76", 44.7 mm Net Weight 0.9 lbs, 0.41 kg Shipping Weight 1.1 lbs, 0.5 kgs MATERIALS OF CONSTRUCTION Alpha 3-32 Coil Construction Copper voice coil Coil Former Polyimide former Magnet Composition Ferrite magnet Core Details Vented / Flux source cap     Basket Materials Pressed steel basket Cone Composition Paper/Poly sandwich cone Cone Edge Composition Poly cone edge Dust Cap Composition Poly dust cap Eminence Alpha 3-32 DATENBLATT

Beschreibung Eminence Alpha 3-8 Breitbänder 8 Ohm Der Eminence Alpha 3-8 ist ein vielseitiger, kompakter Breitbandtreiber, der sich perfekt für dicht sitzende Pro-Audio-Line-Array- und Column-Array-Anwendungen eignet. Mit einer Programmleistung von 70 Watt verwendet dieser 3-Zoll-Treiber einen 8,3-oz-Ferritmagneten mit einem internen Neodym-Gegenmagneten für erhöhte Empfindlichkeit und erweitert die Reaktion auf 20 kHz. Die hochgepresste Membran verbindet Papier mit einer Schicht aus wasserfestem Polypropylen für erhöhte Steifigkeit und geringere Verzerrung. Technische Daten Alpha 3-8   Nominal Basket Diameter 3", 76 mm Nominal Impedance* 8 Ω Power Rating* Program Power 60 W Watts 30 W Resonance 118 Hz Usable Frequency Range 150 Hz - 20 kHz Sensitivity* 88.6 dB Magnet Weight 8 oz. Gap Height 0.1", 2.5 mm Voice Coil Diameter 0.787", 20 mm THIELE & SMALL PARAMETERS Alpha 3-8 Resonant Frequency (fs) 118 Hz DC Resistance (Re) 5.12 Ω Coil Inductance (Le) 0.11m H Mechanical Q (Qms) 7.94 Electromagnetic Q (Qes) 0.53 Total Q (Qts) 0.5 Compliance Equivalent Volume (Vas) 0.95 liters / 0.03 cu.ft. Peak Diaphragm Displacement Volume (Vd) 6.9 cc Mechanical Compliance of Suspension (Cms) 0.84 mm/N BL Product (BL) 3.93 T-M Diaphragm Mass Inc. Airload (MMs) 2 grams Efficiency Bandwidth Product (EBP) 220 Maximum Linear Excursion (Xmax) 2.4 mm Surface Area of Cone (Sd) 28.6 cm2 Maximum Mechanical Limit (Xlim) 4 mm MOUNTING INFORMATION Alpha 3-8 Recommended Enclosure Volume Sealed Acceptable Vented Acceptable Driver Volume Displaced 0.005 cu.ft. / 0.13 liters Overall Diameter 3.98", 101.1 mm Baffle Hole Diameter 3.04", 77.2 mm Front Sealing Gasket Yes Rear Sealing Gasket Yes Mounting Holes Diameter 0.16", 4.1mm Mounting Holes B.C.D. 3.63", 92.1mm Depth 1.76", 44.6 mm Net Weight 0.9 lbs, 0.41 kg Shipping Weight 1.1 lbs, 0.5 kgs MATERIALS OF CONSTRUCTION Alpha 3-8 Coil Construction Copper voice coil Coil Former Polyimide former Magnet Composition Ferrite magnet Core Details Vented / Flux source cap     Basket Materials Pressed steel basket Cone Composition Paper/Poly sandwich cone Cone Edge Composition Poly cone edge Dust Cap Composition Poly dust cap Eminence Alpha 3-8 DATENBLATT

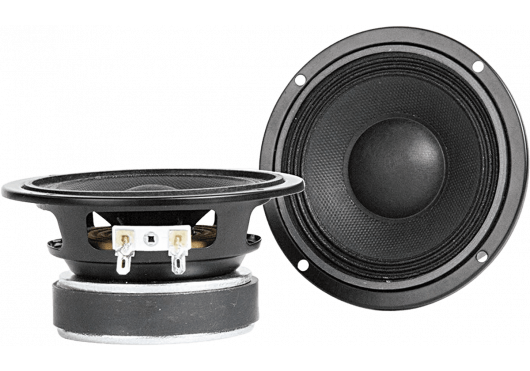

Beschreibung Eminence ALPHA 4-4 SPECIFICATION ALPHA 4-4 Nominal Basket Diameter 4", 102 mm Nominal Impedance* 4 Ω Power Rating* Program Power 110 W Watts 55 W Resonance 120 Hz Usable Frequency Range 105 Hz - 10 kHz Sensitivity* 88 dB Magnet Weight 10 oz. Gap Height 0.144", 3.7 mm Voice Coil Diameter 1", 25 mm THIELE & SMALL PARAMETERS ALPHA 4-4 Resonant Frequency (fs) 120 Hz DC Resistance (Re) 3.42 Ω Coil Inductance (Le) 0.18m H Mechanical Q (Qms) 6.41 Electromagnetic Q (Qes) 0.7 Total Q (Qts) 0.63 Compliance Equivalent Volume (Vas) 1.76 liters / 0.06 cu.ft. Peak Diaphragm Displacement Volume (Vd) 15 cc Mechanical Compliance of Suspension (Cms) 0.38 mm/N BL Product (BL) 4.12 T-M Diaphragm Mass Inc. Airload (MMs) 5 grams Efficiency Bandwidth Product (EBP) 172 Maximum Linear Excursion (Xmax) 2.6 mm Surface Area of Cone (Sd) 57.7 cm2 Maximum Mechanical Limit (Xlim) 4.5 mm MOUNTING INFORMATION ALPHA 4-4 Recommended Enclosure Volume Sealed 1.84-4.53 liters / 0.07-0.16 cu.ft. Vented 3.96-7.08 liters / 0.14-0.25 cu.ft. Driver Volume Displaced 0.012 cu.ft. / 0.33 liters Overall Diameter 4.57", 116.1 mm Baffle Hole Diameter 3.77", 95.8 mm Front Sealing Gasket Yes Rear Sealing Gasket Yes Mounting Holes Diameter 0.15", 3.8mm Mounting Holes B.C.D. 4.25", 108mm Depth 2.31", 58.7 mm Net Weight 1.5 lbs, 0.68 kg Shipping Weight 3.3 lbs, 1.5 kgs MATERIALS OF CONSTRUCTION ALPHA 4-4 Coil Construction Copper voice coil Coil Former Polyimide former Magnet Composition Ferrite magnet Core Details Non-Vented core     Basket Materials Pressed steel basket Cone Composition Paper cone Cone Edge Composition Cloth cone edge Dust Cap Composition Solid composition paper dust cap Eminence ALPHA 4-4 Breitbandlautsprecher DATENBLATT

Beschreibung Eminence ALPHA 4-8 Full-Range SPECIFICATION ALPHA 4-8 Nominal Basket Diameter 4", 102 mm Nominal Impedance* 8 Ω Power Rating* Program Power 110 W Watts 55 W Resonance 123 Hz Usable Frequency Range 105 Hz - 12 kHz Sensitivity* 88 dB Magnet Weight 10 oz. Gap Height 0.144", 3.7 mm Voice Coil Diameter 1", 25 mm THIELE & SMALL PARAMETERS ALPHA 4-8 Resonant Frequency (fs) 123 Hz DC Resistance (Re) 6.73 Ω Coil Inductance (Le) 0.28m H Mechanical Q (Qms) 6.83 Electromagnetic Q (Qes) 0.84 Total Q (Qts) 0.75 Compliance Equivalent Volume (Vas) 1.94 liters / 0.07 cu.ft. Peak Diaphragm Displacement Volume (Vd) 15 cc Mechanical Compliance of Suspension (Cms) 0.42 mm/N BL Product (BL) 4.94 T-M Diaphragm Mass Inc. Airload (MMs) 4 grams Efficiency Bandwidth Product (EBP) 146 Maximum Linear Excursion (Xmax) 2.6 mm Surface Area of Cone (Sd) 57.7 cm2 Maximum Mechanical Limit (Xlim) 4.5 mm MOUNTING INFORMATION ALPHA 4-8 Recommended Enclosure Volume Sealed 1.87-8.5 liters / 0.07-0.3 cu.ft. Vented 2.27-4.25 liters / 0.08-0.15 cu.ft. Driver Volume Displaced 0.012 cu.ft. / 0.33 liters Overall Diameter 4.57", 116.1 mm Baffle Hole Diameter 3.77", 95.8 mm Front Sealing Gasket Yes Rear Sealing Gasket Yes Mounting Holes Diameter 0.15", 3.8mm Mounting Holes B.C.D. 4.25", 108mm Depth 2.31", 58.7 mm Net Weight 1.5 lbs, 0.68 kg Shipping Weight 3.3 lbs, 1.5 kgs MATERIALS OF CONSTRUCTION ALPHA 4-8 Coil Construction Copper voice coil Coil Former Polyimide former Magnet Composition Ferrite magnet Core Details Non-Vented core     Basket Materials Pressed steel basket Cone Composition Paper cone Cone Edge Composition Cloth cone edge Dust Cap Composition Solid composition paper dust cap Eminence ALPHA 4-8 Breitbandlautsprecher DATENBLATT

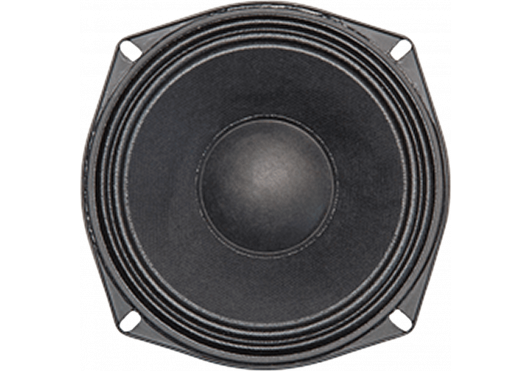

Beschreibung Eminence ALPHA 5-8 Der Eminence ALPHA 5-8 8 Ohm bietet ein exzellentes Preis-/Leistungsverhältnis. Dieser 5"- Bass/Mitten- Speaker ALPHA 5-8 mit einer Dauerleistung von 250 Watt verfügt über eine wasserfeste Membran und eine Staubkappe. Damit ist er eine ausgezeichnete Wahl für Line- oder Säulen-Array Anwendungen SPECIFICATION ALPHA 5-8 Nominal Basket Diameter 5", 127 mm Nominal Impedance* 8 Ω Power Rating* Program Power 250 W Watts 125 W Resonance 87 Hz Usable Frequency Range 87 Hz - 3.5 kHz Sensitivity* 89.4 dB Magnet Weight 20 oz. Gap Height 0.23", 5.8 mm Voice Coil Diameter 1.5", 38 mm THIELE & SMALL PARAMETERS ALPHA 5-8 Resonant Frequency (fs) 87 Hz DC Resistance (Re) 5 Ω Coil Inductance (Le) 0.29m H Mechanical Q (Qms) 11.81 Electromagnetic Q (Qes) 0.56 Total Q (Qts) 0.54 Compliance Equivalent Volume (Vas) 6.14 liters / 0.22 cu.ft. Peak Diaphragm Displacement Volume (Vd) 60.8 cc Mechanical Compliance of Suspension (Cms) 0.42 mm/N BL Product (BL) 6.22 T-M Diaphragm Mass Inc. Airload (MMs) 8 grams Efficiency Bandwidth Product (EBP) 155 Maximum Linear Excursion (Xmax) 5.92 mm Surface Area of Cone (Sd) 102.6 cm2 Maximum Mechanical Limit (Xlim) 6.4 mm MOUNTING INFORMATION ALPHA 5-8 Recommended Enclosure Volume Sealed Acceptable Vented Acceptable Driver Volume Displaced 1.091 cu.ft. / 30.9 liters Overall Diameter 5.87", 149.1 mm Baffle Hole Diameter 4.8", 121.9 mm Front Sealing Gasket Yes Rear Sealing Gasket Yes Mounting Holes Diameter 0.2", 5mm Mounting Holes B.C.D. 5.39", 136.9mm Depth 2.91", 73.9 mm Net Weight 3.1 lbs, 1.41 kg Shipping Weight 3.5 lbs, 1.59 kgs MATERIALS OF CONSTRUCTION ALPHA 5-8 Coil Construction Aluminum voice coil Coil Former Polyimide former Magnet Composition Ferrite magnet Core Details Vented core     Basket Materials Pressed steel basket Cone Composition Water resistant pulp Cone Edge Composition Cloth cone edge Dust Cap Composition Water resistant paper Eminence ALPHA 5-8 Low-Mids DATENBLATT

Beschreibung Eminence ALPHA 6C 4 Ohm ALPHA 6C - empfohlen für professionelle Audio-Mid-Range-Anwendungen in einer geschlossenen Box oder als Bass/Mitten- Speaker in einem Bassreflex- Satellitengehäuse. SPECIFICATION ALPHA 6C Nominal Basket Diameter 6", 165 mm Nominal Impedance* 4 Ω Power Rating* Program Power 200 W Watts 100 W Resonance 107 Hz Usable Frequency Range 95 Hz - 5.5 kHz Sensitivity* 93.3 dB Magnet Weight 20 oz. Gap Height 0.25", 6.4 mm Voice Coil Diameter 1.5", 38 mm THIELE & SMALL PARAMETERS ALPHA 6C Resonant Frequency (fs) 107 Hz DC Resistance (Re) 3.2 Ω Coil Inductance (Le) 0.28m H Mechanical Q (Qms) 6.12 Electromagnetic Q (Qes) 0.49 Total Q (Qts) 0.45 Compliance Equivalent Volume (Vas) 5.7 liters / 0.2 cu.ft. Peak Diaphragm Displacement Volume (Vd) 44 cc Mechanical Compliance of Suspension (Cms) 0.24 mm/N BL Product (BL) 6.4 T-M Diaphragm Mass Inc. Airload (MMs) 9 grams Efficiency Bandwidth Product (EBP) 221 Maximum Linear Excursion (Xmax) 3.5 mm Surface Area of Cone (Sd) 126.7 cm2 Maximum Mechanical Limit (Xlim) 4 mm MOUNTING INFORMATION ALPHA 6C Recommended Enclosure Volume Sealed 4-23 liters / 0.2-0.8 cu.ft. Vented 6-11 liters / 0.2-0.4 cu.ft. Driver Volume Displaced 0.014 cu.ft. / 0.41 liters Overall Diameter 6.59", 167.4 mm Baffle Hole Diameter 5.65", 143.5 mm Front Sealing Gasket Yes Rear Sealing Gasket Yes Mounting Holes Diameter 0.23", 5.8mm Mounting Holes B.C.D. 6.06", 153.9mm Depth 2.8", 71.1 mm Net Weight 4.1 lbs, 1.86 kg Shipping Weight 4.8 lbs, 2.18 kgs MATERIALS OF CONSTRUCTION ALPHA 6C Coil Construction Copper voice coil Coil Former Polyimide former Magnet Composition Ferrite magnet Core Details Vented and extended core     Basket Materials Pressed steel basket Cone Composition Paper cone Cone Edge Composition Cloth cone edge Dust Cap Composition Solid composition paper dust cap Eminence ALPHA 6C DATENBLATT

Der Eminence Alpha-10A ist ein vielseitiger 10-Zoll-Lautsprecher, der sich hervorragend für professionelle Audioanwendungen eignet. Mit einer Nennleistung von 150 Watt und einer Impedanz von 8 Ohm liefert dieser Lautsprecher einen klaren und kraftvollen Klang, ideal für Mid-Bass-Anwendungen in kleinen geschlossenen Gehäusen. Hauptmerkmale des Eminence Alpha-10A Vielseitige Einsatzmöglichkeiten: Perfekt geeignet für Mid-Bass-Anwendungen in professionellen Audiosystemen, insbesondere in kleinen geschlossenen Gehäusen. Robuste Konstruktion: Ausgestattet mit einem gepressten Stahlkorb und einer Papiermembran mit Stoffsicke für Langlebigkeit und Zuverlässigkeit. Hohe Empfindlichkeit: Mit einer Empfindlichkeit von 95,6 dB sorgt der Alpha-10A für eine effiziente Leistungsumsetzung und eine beeindruckende Klangqualität. Technische Daten des Eminence Alpha-10A Nennimpedanz: 8 Ohm Belastbarkeit: 150 W (RMS), 300 W (Programm) Frequenzbereich: 57 Hz – 4,5 kHz Resonanzfrequenz (Fs): 50 Hz Gesamtgüte (Qts): 0,59 Äquivalentes Volumen (Vas): 82,2 Liter Maximale lineare Auslenkung (Xmax): 3,2 mm Schwingspulendurchmesser: 1,5 Zoll (38 mm) Magnetgewicht: 20 oz (0,57 kg) Abmessungen: Gesamtdurchmesser: 10,11 Zoll (256,8 mm) Einbaudurchmesser: 9,13 Zoll (231,9 mm) Einbautiefe: 3,9 Zoll (99,1 mm) Gewicht: 4,5 lbs (2,04 kg) Der Eminence Alpha-10A überzeugt durch seine hervorragenden Klangeigenschaften und seine robuste Bauweise, was ihn zur idealen Wahl für professionelle Mid-Bass-Anwendungen macht. Eminence Alpha-10A DATENBLATT

Beschreibung Eminence ALPHA-12A 8 Ohm ALPHA-12A - empfohlen für professionelle Audio Bass/Mitten- Anwendungen in kleinen geschlossenen oder mittleren Bassreflex-Gehäusen. SPECIFICATION ALPHA-12A Nominal Basket Diameter 12", 305 mm Nominal Impedance* 8 Ω Power Rating* Program Power 300 W Watts 150 W Resonance 49 Hz Usable Frequency Range 51 Hz - 4.3 kHz Sensitivity* 95.6 dB Magnet Weight 20 oz. Gap Height 0.25", 6.4 mm Voice Coil Diameter 1.5", 38 mm THIELE & SMALL PARAMETERS ALPHA-12A Resonant Frequency (fs) 49 Hz DC Resistance (Re) 6.3 Ω Coil Inductance (Le) 0.79m H Mechanical Q (Qms) 6.53 Electromagnetic Q (Qes) 0.88 Total Q (Qts) 0.77 Compliance Equivalent Volume (Vas) 121.5 liters / 4.29 cu.ft. Peak Diaphragm Displacement Volume (Vd) 125 cc Mechanical Compliance of Suspension (Cms) 0.32 mm/N BL Product (BL) 8.5 T-M Diaphragm Mass Inc. Airload (MMs) 33 grams Efficiency Bandwidth Product (EBP) 56 Maximum Linear Excursion (Xmax) 2.4 mm Surface Area of Cone (Sd) 519.5 cm2 Maximum Mechanical Limit (Xlim) 6.6 mm MOUNTING INFORMATION ALPHA-12A Recommended Enclosure Volume Sealed 17-22.7 liters / 0.6-0.8 cu.ft. Vented 56.6-113.3 liters / 2-4 cu.ft. Driver Volume Displaced 0.063 cu.ft. / 1.78 liters Overall Diameter 12.26", 311.4 mm Baffle Hole Diameter 11.06", 280.9 mm Front Sealing Gasket Yes Rear Sealing Gasket Yes Mounting Holes Diameter 0.25", 6.4mm Mounting Holes B.C.D. 11.71", 297.4mm Depth 4.73", 120.1 mm Net Weight 5.3 lbs, 2.4 kg Shipping Weight 7.4 lbs, 3.36 kgs MATERIALS OF CONSTRUCTION ALPHA-12A Coil Construction Copper voice coil Coil Former Polyimide former Magnet Composition Ferrite magnet Core Details Vented and extended core     Basket Materials Pressed steel basket Cone Composition Paper cone Cone Edge Composition Cloth cone edge Dust Cap Composition Solid composition felt dust cap Eminence ALPHA-12A DATENBLATT

Beschreibung Eminence ALPHA-15A 8 Ohm ALPHA-15A - empfohlen für professionelle Audio- und Bassgitarrenanwendungen als Tieftöner in geschlossenen oder Bassreflex-Gehäusen. SPECIFICATION ALPHA-15A Nominal Basket Diameter 15", 381 mm Nominal Impedance* 8 Ω Power Rating* Program Power 400 W Watts 200 W Resonance 41 Hz Usable Frequency Range 46 Hz - 3.5 kHz Sensitivity* 97 dB Magnet Weight 20 oz. Gap Height 0.25", 6.4 mm Voice Coil Diameter 1.5", 38 mm THIELE & SMALL PARAMETERS ALPHA-15A Resonant Frequency (fs) 41 Hz DC Resistance (Re) 5.88 Ω Coil Inductance (Le) 0.84m H Mechanical Q (Qms) 7.23 Electromagnetic Q (Qes) 1.53 Total Q (Qts) 1.26 Compliance Equivalent Volume (Vas) 260 liters / 9.18 cu.ft. Peak Diaphragm Displacement Volume (Vd) 325 cc Mechanical Compliance of Suspension (Cms) 0.25 mm/N BL Product (BL) 7.7 T-M Diaphragm Mass Inc. Airload (MMs) 59 grams Efficiency Bandwidth Product (EBP) 27 Maximum Linear Excursion (Xmax) 3.8 mm Surface Area of Cone (Sd) 856.3 cm2 Maximum Mechanical Limit (Xlim) 8.4 mm MOUNTING INFORMATION ALPHA-15A Recommended Enclosure Volume Sealed 71-85 liters / 2.5-3 cu.ft. Vented 106-177 liters / 3.75-6.25 cu.ft. Driver Volume Displaced 0.113 cu.ft. / 3.21 liters Overall Diameter 15.15", 384.8 mm Baffle Hole Diameter 13.87", 352.3 mm Front Sealing Gasket Yes Rear Sealing Gasket Yes Mounting Holes Diameter 0.25", 6.4mm Mounting Holes B.C.D. 14.56", 369.8mm Depth 5.83", 148.1 mm Net Weight 6.7 lbs, 3.04 kg Shipping Weight 8.8 lbs, 3.99 kgs MATERIALS OF CONSTRUCTION ALPHA-15A Coil Construction Copper voice coil Coil Former Polyimide former Magnet Composition Ferrite magnet Core Details Vented and extended core     Basket Materials Pressed steel basket Cone Composition Paper cone Cone Edge Composition Cloth cone edge Dust Cap Composition Solid composition paper dust cap Eminence ALPHA-15A DATENBLATT

Beschreibung Eminence ALPHA-6A 8 OhmALPHA-6A - empfohlen für professionelle Audio-Mid-Range-Anwendungen in einer geschlossenen Box oder als Bass/Mitten - Speaker in einem Gehäuse mit Bassreflex Öffnung. SPECIFICATION ALPHA-6A Nominal Basket Diameter 6", 165 mm Nominal Impedance* 8 Ω Power Rating* Program Power 200 W Watts 100 W Resonance 103 Hz Usable Frequency Range 95 Hz - 6 kHz Sensitivity* 93.6 dB Magnet Weight 20 oz. Gap Height 0.25", 6.4 mm Voice Coil Diameter 1.5", 38 mm THIELE & SMALL PARAMETERS ALPHA-6A Resonant Frequency (fs) 103 Hz DC Resistance (Re) 7.2 Ω Coil Inductance (Le) 0.19m H Mechanical Q (Qms) 5.68 Electromagnetic Q (Qes) 0.6 Total Q (Qts) 0.54 Compliance Equivalent Volume (Vas) 5.8 liters / 0.2 cu.ft. Peak Diaphragm Displacement Volume (Vd) 44 cc Mechanical Compliance of Suspension (Cms) 0.26 mm/N BL Product (BL) 8 T-M Diaphragm Mass Inc. Airload (MMs) 7 grams Efficiency Bandwidth Product (EBP) 159 Maximum Linear Excursion (Xmax) 3.5 mm Surface Area of Cone (Sd) 126.7 cm2 Maximum Mechanical Limit (Xlim) 4 mm MOUNTING INFORMATION ALPHA-6A Recommended Enclosure Volume Sealed 2.8-5.7 liters / 0.1-0.2 cu.ft. Vented 3.4-15.6 liters / 0.12-0.55 cu.ft. Driver Volume Displaced 0.014 cu.ft. / 0.41 liters Overall Diameter 6.59", 167.4 mm Baffle Hole Diameter 5.65", 143.5 mm Front Sealing Gasket Yes Rear Sealing Gasket Yes Mounting Holes Diameter 0.23", 5.8mm Mounting Holes B.C.D. 6.06", 153.9mm Depth 2.8", 71.1 mm Net Weight 4.1 lbs, 1.86 kg Shipping Weight 4.8 lbs, 2.18 kgs MATERIALS OF CONSTRUCTION ALPHA-6A Coil Construction Copper voice coil Coil Former Polyimide former Magnet Composition Ferrite magnet Core Details Vented and extended core     Basket Materials Pressed steel basket Cone Composition Paper cone Cone Edge Composition Cloth cone edge Dust Cap Composition Solid composition paper dust ca Eminence ALPHA-6A DATENBLATT

Der Eminence Alpha-6CBMRA ist ein hochwertiger 6-Zoll-Mitteltöner, der sich ideal für professionelle Audio-, Car-Audio- und Bassgitarren-Anwendungen eignet. Dank seines geschlossenen Korbdesigns kann dieser Lautsprecher unabhängig vom Gehäuse betrieben werden, was eine flexible Integration in verschiedene Systeme ermöglicht. Hauptmerkmale des Eminence Alpha-6CBMRA Geschlossener Korb: Das versiegelte Korbdesign ermöglicht den Einsatz des Lautsprechers ohne separates Gehäuse, was die Installation vereinfacht und die Klangkonsistenz verbessert. Vielseitige Anwendungsmöglichkeiten: Ob in professionellen Audiosystemen, Fahrzeug-Audiosystemen oder als Mitteltöner in Bassgitarren-Verstärkern – der Alpha-6CBMRA überzeugt durch seine Flexibilität. Hohe Empfindlichkeit: Mit einer Empfindlichkeit von 97,8 dB liefert der Lautsprecher einen klaren und durchsetzungsfähigen Klang im mittleren Frequenzbereich. Technische Daten des Eminence Alpha-6CBMRA Nennimpedanz: 8 Ohm Belastbarkeit (Program Power): 200 W Belastbarkeit (RMS): 100 W Frequenzbereich: 400 Hz – 5 kHz Resonanzfrequenz (Fs): 407 Hz Gesamtgüte (Qts): 1,35 Äquivalentes Volumen (Vas): 0,45 Liter Maximale lineare Auslenkung (Xmax): 1,5 mm Schwingspulendurchmesser: 1,5 Zoll (38 mm) Magnetgewicht: 16 oz (0,45 kg) Abmessungen: Gesamtdurchmesser: 6,59 Zoll (167,4 mm) Einbaudurchmesser: 5,69 Zoll (144,5 mm) Einbautiefe: 2,2 Zoll (55,9 mm) Gewicht: 3,7 lbs (1,68 kg) Der Eminence Alpha-6CBMRA überzeugt durch seine robuste Bauweise und exzellente Klangeigenschaften, was ihn zur idealen Wahl für Anwendungen macht, die eine präzise und kraftvolle Mitteltonwiedergabe erfordern. Eminence ALPHA-6CBMRA DATENBLATT

Beschreibung Eminence ALPHA-8A 8 Ohm ALPHA-8A - empfohlen für professionelle Audio-Mid-Range-Anwendungen in einer geschlossenen Box oder als Bass/Mitten - Speaker in einem Gehäuse mit Bassreflex Öffnung. SPECIFICATION ALPHA-8A Nominal Basket Diameter 8", 203 mm Nominal Impedance* 8 Ω Power Rating* Program Power 250 W Watts 125 W Resonance 73 Hz Usable Frequency Range 58 Hz - 5 kHz Sensitivity* 94 dB Magnet Weight 20 oz. Gap Height 0.25", 6.4 mm Voice Coil Diameter 1.5", 38 mm THIELE & SMALL PARAMETERS ALPHA-8A Resonant Frequency (fs) 73 Hz DC Resistance (Re) 5.3 Ω Coil Inductance (Le) 0.44m H Mechanical Q (Qms) 4.6 Electromagnetic Q (Qes) 0.68 Total Q (Qts) 0.59 Compliance Equivalent Volume (Vas) 17.7 liters / 0.63 cu.ft. Peak Diaphragm Displacement Volume (Vd) 67 cc Mechanical Compliance of Suspension (Cms) 0.28 mm/N BL Product (BL) 7.8 T-M Diaphragm Mass Inc. Airload (MMs) 17 grams Efficiency Bandwidth Product (EBP) 107 Maximum Linear Excursion (Xmax) 3.2 mm Surface Area of Cone (Sd) 210 cm2 Maximum Mechanical Limit (Xlim) 7.1 mm MOUNTING INFORMATION ALPHA-8A Recommended Enclosure Volume Sealed 5-7 liters / 0.18-0.25 cu.ft. Vented 16.7-25.5 liters / 0.59-0.9 cu.ft. Driver Volume Displaced 0.02 cu.ft. / 0.58 liters Overall Diameter 8.24", 209.3 mm Baffle Hole Diameter 7.13", 181.1 mm Front Sealing Gasket Yes Rear Sealing Gasket Yes Mounting Holes Diameter 0.22", 5.6mm Mounting Holes B.C.D. 7.75", 196.9mm Depth 3.25", 82.6 mm Net Weight 4.3 lbs, 1.95 kg Shipping Weight 5.1 lbs, 2.31 kgs MATERIALS OF CONSTRUCTION ALPHA-8A Coil Construction Copper voice coil Coil Former Polyimide former Magnet Composition Ferrite magnet Core Details Vented core     Basket Materials Pressed steel basket Cone Composition Paper cone Cone Edge Composition Cloth cone edge Dust Cap Composition Solid composition paper dust cap Eminence ALPHA-8A DATENBLATT

Eminence ALPHA-8MRA 8 Ohm ALPHA-8MRA - empfohlen für Pro -Audio- und Bassgitarrenanwendungen als Mitteltöner. Geschlossener Korb macht diesen Lautsprecher unabhängig vom Gehäusedesign. SPECIFICATION ALPHA-8MRA Nominal Basket Diameter 8", 203 mm Nominal Impedance* 8 Ω Power Rating* Program Power 250 W Watts 125 W Resonance 514 Hz Usable Frequency Range 400 Hz - 4.8 kHz Sensitivity* 100.9 dB Magnet Weight 20 oz. Gap Height 0.25", 6.4 mm Voice Coil Diameter 1.5", 38 mm THIELE & SMALL PARAMETERS ALPHA-8MRA Resonant Frequency (fs) 514 Hz DC Resistance (Re) 7.32 Ω Coil Inductance (Le) 0.34m H Mechanical Q (Qms) 4.48 Electromagnetic Q (Qes) 2.08 Total Q (Qts) 1.42 Compliance Equivalent Volume (Vas) 0.8 liters / 0.03 cu.ft. Peak Diaphragm Displacement Volume (Vd) 0 cc Mechanical Compliance of Suspension (Cms) 0.01 mm/N BL Product (BL) 8.9 T-M Diaphragm Mass Inc. Airload (MMs) 7 grams Efficiency Bandwidth Product (EBP) 247 Maximum Linear Excursion (Xmax) 1.6 mm Surface Area of Cone (Sd) 205.9 cm2 Maximum Mechanical Limit (Xlim) 3 mm MOUNTING INFORMATION ALPHA-8MRA Recommended Enclosure Volume Sealed N/a Vented - liters / - cu.ft. Driver Volume Displaced 0.02 cu.ft. / 0.58 liters Overall Diameter 8.22", 208.8 mm Baffle Hole Diameter 7.19", 182.6 mm Front Sealing Gasket Yes Rear Sealing Gasket Yes Mounting Holes Diameter 0.22", 5.6mm Mounting Holes B.C.D. 7.78", 197.6mm Depth 3.25", 82.6 mm Net Weight 4.4 lbs, 2 kg Shipping Weight 5.1 lbs, 2.31 kgs MATERIALS OF CONSTRUCTION ALPHA-8MRA Coil Construction Copper voice coil Coil Former Polyimide former Magnet Composition Ferrite magnet Core Details Vented core     Basket Materials Pressed steel basket with closed back Cone Composition Paper cone Cone Edge Composition Paper cone edge Dust Cap Composition Solid composition paper dust cap Eminence ALPHA-8MRA DATENBLATT

Der Eminence APT 50 ist ein hochwertiger 1-Zoll-Hochfrequenztreiber, der sich ideal für professionelle Audioanwendungen eignet. Mit einer Nennleistung von 35 Watt und einer Impedanz von 8 Ohm liefert dieser Treiber eine klare und präzise Hochtonwiedergabe, die insbesondere in PA-Systemen und anderen Beschallungsanwendungen überzeugt. Hauptmerkmale des Eminence APT 50 Präzise Hochtonwiedergabe: Dank der Phenol-Membran liefert der APT 50 einen klaren und detaillierten Klang im Hochfrequenzbereich. Hohe Belastbarkeit: Mit einer Nennleistung von 35 Watt (AES) eignet sich der Treiber für anspruchsvolle Anwendungen. Hohe Empfindlichkeit: Der APT 50 weist eine Empfindlichkeit von 104,7 dB auf, was eine effiziente Leistungsumsetzung ermöglicht. Technische Daten des Eminence APT 50 Nennimpedanz: 8 Ohm Frequenzbereich: 3,5 kHz – 20 kHz Empfohlene minimale Übergangsfrequenz: 3,5 kHz Resonanzfrequenz (Fs): 2,1 kHz Schwingspulendurchmesser: 1 Zoll (25,4 mm) Schwingspulenträger: Kapton Magnetmaterial: Ferrit Magnetgewicht: 8 oz (0,23 kg) Membranmaterial: Phenol Gleichstromwiderstand (Re): 6,3 Ohm Abmessungen: Gesamtdurchmesser: 2,75 Zoll (69,8 mm) Tiefe: 2,53 Zoll (64,3 mm) Gewicht: 1,7 lbs (0,8 kg) Der Eminence APT 50 überzeugt durch seine Kombination aus präziser Hochtonwiedergabe, hoher Belastbarkeit und Empfindlichkeit, was ihn zur idealen Wahl für professionelle Beschallungssysteme macht. Eminence APT 50 DATENBLATT

Der Eminence APT-80 ist ein hochwertiger 1-Zoll-Hochfrequenztreiber mit integriertem 80°-Horn, der sich ideal für professionelle Audioanwendungen eignet. Mit seiner hohen Belastbarkeit und präzisen Klangwiedergabe ist er besonders für den Einsatz in PA-Systemen und anderen Beschallungsanwendungen geeignet. Hauptmerkmale des Eminence APT-80 Präzise Hochtonwiedergabe: Der APT-80 liefert einen klaren und detaillierten Klang im Hochfrequenzbereich, was zu einer verbesserten Sprachverständlichkeit und Musikwiedergabe führt. Breite Abstrahlcharakteristik: Dank des 80°-konischen Horns wird der Schall gleichmäßig verteilt, was eine konsistente Klangqualität über einen großen Bereich gewährleistet. Hohe Belastbarkeit: Mit einer Nennleistung von 35 Watt (AES) und einer Empfindlichkeit von 102,3 dB eignet sich der Treiber für anspruchsvolle Anwendungen. Technische Daten des Eminence APT-80 Nennimpedanz: 8 Ohm Frequenzbereich: 3,5 kHz – 20 kHz Empfohlene minimale Übergangsfrequenz: 3,5 kHz Abmessungen (B x H x T): 3,4 x 3,4 x 3,7 Zoll (86,4 x 86,4 x 94 mm) Ausschnittmaß: 3,15 Zoll (80 mm) Gewicht: 1,8 lbs (0,82 kg) Material: ABS Der Eminence APT-80 überzeugt durch seine Kombination aus präziser Hochtonwiedergabe, breiter Abstrahlcharakteristik und hoher Belastbarkeit, was ihn zur idealen Wahl für professionelle Beschallungssysteme macht. Eminence APT 80 DATENBLATT

Der Eminence APT-150 ist ein hochwertiger 1-Zoll-Hochtöner mit einem konstanten Abstrahlverhalten von 100° x 50°, der für professionelle Audioanwendungen entwickelt wurde. Mit einer Nennleistung von 35 Watt (AES) und einer Empfindlichkeit von 102,4 dB liefert dieser Treiber eine klare und präzise Hochtonwiedergabe, ideal für PA-Systeme und andere Beschallungsanwendungen. Hauptmerkmale des Eminence APT-150 Konstantes Abstrahlverhalten: Das Horn bietet eine gleichmäßige Schallverteilung mit einem Abstrahlwinkel von 100° horizontal und 50° vertikal, was eine konsistente Klangqualität über einen weiten Bereich gewährleistet. Hohe Empfindlichkeit: Mit einer Empfindlichkeit von 102,4 dB sorgt der APT-150 für eine effiziente Leistungsumsetzung und eine durchsetzungsfähige Hochtonwiedergabe. Breiter Frequenzbereich: Der nutzbare Frequenzbereich von 3,5 kHz bis 20 kHz ermöglicht eine detaillierte und klare Wiedergabe hoher Frequenzen. Technische Daten des Eminence APT-150 Nennimpedanz: 8 Ohm Leistung: 35 W (AES) Frequenzbereich: 3,5 kHz – 20 kHz Empfohlene minimale Übergangsfrequenz: 3,5 kHz Resonanzfrequenz (Fs): 2,7 kHz Abstrahlwinkel: 100° x 50° Abmessungen (B x H x T): 4,5 x 7,6 x 5,1 Zoll (114,3 x 193 x 129,5 mm) Einbauausschnitt: 6,7 x 3,4 Zoll (170 x 86 mm) Gewicht: 1,9 lbs (0,86 kg) Material: ABS Der Eminence APT-150 überzeugt durch seine Kombination aus präziser Hochtonwiedergabe, konstantem Abstrahlverhalten und robuster Bauweise, was ihn zur idealen Wahl für professionelle Beschallungssysteme macht. Eminence APT-150 DATENBLATT

Der Eminence APT-200 ist ein hochwertiger 1-Zoll-Hochtontreiber mit Bi-Radial-Horn, der für eine exzellente Hochfrequenzwiedergabe in professionellen Audioanwendungen entwickelt wurde. Mit seiner robusten Konstruktion und präzisen Klangwiedergabe eignet er sich ideal für den Einsatz in PA-Systemen, Bühnenmonitoren und anderen Beschallungsanwendungen. Hauptmerkmale des Eminence APT-200 Bi-Radial-Horn: Das 90° x 90° Abstrahlverhalten sorgt für eine gleichmäßige Schallverteilung und verbessert die Klangqualität im gesamten Hörbereich. Hohe Empfindlichkeit: Mit einer Empfindlichkeit von 103 dB liefert der APT-200 eine klare und durchsetzungsfähige Hochtonwiedergabe. Robuste Konstruktion: Der Treiber ist für eine lange Lebensdauer und zuverlässige Leistung ausgelegt, was ihn ideal für anspruchsvolle Anwendungen macht. Technische Daten des Eminence APT-200 Nennimpedanz: 8 Ohm Leistung: 35 W (AES) Frequenzbereich: 3,5 kHz – 20 kHz Empfohlene minimale Übergangsfrequenz: 3,5 kHz Resonanzfrequenz (Fs): 2,6 kHz Abstrahlwinkel: 90° x 90° Abmessungen (B x H x T): 5,9 x 5,9 x 6,3 Zoll (149,9 x 149,9 x 160 mm) Einbauausschnitt: 4,3 x 4,3 Zoll (109 x 112 mm) Gewicht: 2,5 lbs (1,13 kg) Material: ABS Der Eminence APT-200 überzeugt durch seine Kombination aus präziser Hochtonwiedergabe, breitem Abstrahlverhalten und robuster Bauweise, was ihn zur idealen Wahl für professionelle Beschallungssysteme macht. Eminence APT-200 DATENBLATT

Der Eminence APT-30 ist ein kompakter 1-Zoll-Horntweeter, der für eine herausragende Hochfrequenzwiedergabe sorgt. Mit einer Nennleistung von 10 Watt und einer Impedanz von 8 Ohm eignet er sich ideal für Anwendungen mit begrenztem Platzangebot, wie kleine Bassanlagen oder Hi-Fi-Systeme. Hauptmerkmale des Eminence APT-30 Kompaktes Design: Dank seiner geringen Abmessungen lässt sich der APT-30 problemlos in verschiedenste Systeme integrieren. Hervorragende Hochtonwiedergabe: Der Tweeter liefert klare und präzise Höhen für ein beeindruckendes Klangerlebnis. Vielseitige Einsatzmöglichkeiten: Ob in Bassanlagen oder Heim-Hi-Fi-Systemen – der APT-30 überzeugt durch seine Flexibilität. Technische Daten des Eminence APT-30 Typ: Konisch Abstrahlwinkel: 80° konisch Nennimpedanz: 8 Ohm Minimale Impedanz: 7,5 Ohm bei 5 kHz Empfindlichkeit: 93,4 dB Resonanzfrequenz (Fs): 2,2 kHz Schwingspulenträger: Aluminium Membranmaterial: Mylar Der Eminence APT-30 ist die perfekte Wahl für alle, die einen leistungsstarken und platzsparenden Hochtöner suchen, der in verschiedenen Audioanwendungen überzeugt. Eminence APT-30 DATENBLATT

Beschreibung Eminence APT150S Constant Directivity Horn Eminence APT150S (100° x 50°) für APT 150 Treiber SPECIFICATION APT150S Type Constant Directivity Throat Size 1", 25.4mm Attachment Method Screw-on Dispersion 100 x 50 Low Rec. Crossover 1.5 kHz WxHxD (in) 4.49" x 7.55" x 3.18" WxHxD (mm) 114mm x 191.8mm x 80.8mm Cut Out 3.4 x 6.7", 86 x 170mm Weight 0.27lbs, 0.12g Material ABS Eminence APT150S DATENBLATT

Beschreibung  Eminence APT200S Eminence APT200S Radial Horn (90°x 90°) für APT 200 Treiber SPECIFICATION APT200S Type Radial Throat Size 1", 25.4mm Attachment Method Screw-on Dispersion 90 x 90 Low Rec. Crossover 1.3 kHz WxHxD (in) 5.92" x 5.95" x 4.32" WxHxD (mm) 150.4mm x 151.1mm x 109.7mm Cut Out 4.3 x 4.3", 108 x 114mm Weight 0.44lbs, 0.2g Material ABS Eminence APT200S Horn DATENBLATT
