Visaton

DR 45 N - magnetisch geschirmte 25 mm (1“) High-End-Kalotte mit Keramik als Kalottenmaterial für kristallklare und pegelfeste Wiedergabe ohne Verzerrungen. Die Polkernbohrung mit strömungsgünstigen Rundungen, der bedämpfte Hohlraum und der belüftete Schwing spulenträger ermöglichen eine sehr tiefe Resonanzfrequenz. Die Impedanz wird mit einem integrierten RCLGlied linearisiert. Die Kalotte ist damit ohne Pro bleme in ein Frequenzweichennetzwerk integrierbar. Das Schutzgitter des DR 45 N trägt innen einen akustischen Tiefpass in Form eines transparenten Ringes, der aber erst bei 25 kHz wirkt und dort eine Materialresonanz bedämpft. Es bewirkt außerdem eine Verbesserung des Rundstrahlverhaltens bei hohen Frequenzen. Technische Daten DR 45 N Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 500–12000 Hz Mittlerer Schalldruckpegel 102 dB (1 W/1 m) Resonanzfrequenz fs 600 Hz Magnetische Induktion 1,55 T Magnetischer Fluss 90 µWb Schwingspulendurchmesser 40 mm Gewicht netto 2,8 kg Gleichstromwiderstand Rdc 6,2 Ohm Schwingspuleninduktivität L 0,1 mH Anschlüsse Federklemmen Musikbelastbarkeit mit Hochpassfilter 150 W (12 dB/Okt.; 1000 Hz) Nennbelastbarkeit mit Hochpassfilter 100 W (12 dB/Okt.; 1000 Hz) Visaton DR 45 N DATENBLATT

Visaton DSM 25 FFL - 25 mm (1“) High-End-Titankalotte für den Hochtonbereich ab 2000 Hz. Durch eine speziell entwickelte Verfahrenstechnik lässt sich die enorm harte Titanfolie der DSM 25 FFL zu ultraleichten Kalotten prägen, die zusammen mit der stark bedämpften Supronyl-Sicke der DSM 25 FFL einen linearen und partialschwingungsfreien Frequenzgang ermöglichen. Durch die enorme magnetische Induktion im ferrofluidgefüllten Luftspalt der DSM 25 FFL lassen sich gleichzeitig ein hoher Wirkungsgrad und eine hohe Belastbarkeit realisieren. Technische Daten DSM 25 FFL Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 1000–30000 Hz Mittlerer Schalldruckpegel 90 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 138°/8000 Hz Resonanzfrequenz fs 1600 Hz Magnetische Induktion 1,7 T Magnetischer Fluss 425 µWb Obere Polplattenhöhe 2,5 mm Schwingspulendurchmesser 25 mm Wickelhöhe 2 mm Schallwandöffnung 80 mm Gewicht netto 0,53 kg Gleichstromwiderstand Rdc 5,9 Ohm Mechanischer Q-Faktor Qms 1,83 Elektrischer Q-Faktor Qes 1,87 Gesamt-Q-Faktor Qts 0,92 Effektive Membranfläche Sd 4,9 cm² Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 140 W (12 dB/Okt.; 2000 Hz) Nennbelastbarkeit mit Hochpassfilter 80 W (12 dB/Okt.; 2000 Hz) Visaton DSM 25 FFL DATENBLATT

Visaton DSM 50 FFL - 50 mm (2") High-End Titankalotte für den Mitteltonbereich zwischen 800 und 5000 Hz. Durch die enorm harte und ultraleichte Titankalotte der DSM 50 FFL lässt sich zusammen mit der stark bedämpften Sicke ein linearer und partialschwingungsfreier Frequenzgang erreichen. Durch die enorme magnetische Induktion im mit Ferrofluid gefüllten Luftspalt der DSM 50 FFL wird gleichzeitig ein hoher Wirkungsgrad und eine hohe Belastbarkeit realisiert. Technische Daten DSM 50 FFL Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 400–15000 Hz Mittlerer Schalldruckpegel 90 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 180°/4000 Hz Resonanzfrequenz fs 430 Hz Magnetische Induktion 1,4 T Magnetischer Fluss 880 µWb Obere Polplattenhöhe 3,5 mm Schwingspulendurchmesser 50 mm Wickelhöhe 3 mm Schallwandöffnung 106 mm Gewicht netto 1,26 kg Gleichstromwiderstand Rdc 6,7 Ohm Mechanischer Q-Faktor Qms 1,19 Elektrischer Q-Faktor Qes 0,7 Gesamt-Q-Faktor Qts 0,44 Äquivalentes Luftnachgiebigkeitsvolumen Vas 0,05 Effektive Membranfläche Sd 20 cm² Dynamische bewegte Masse Mms 1,2 g Schwingspuleninduktivität L 0,16 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 180 W (12 dB/Okt.; 800 Hz) Nennbelastbarkeit mit Hochpassfilter 120 W (12 dB/Okt.; 800 Hz) Visaton DSM 50 FFL DATENBLATT

Visaton DT 94 8 Ohm - 20 mm (0,8“) HiFi-Polycarbonatkalotte mit runder Frontplatte für den Hochtonbereich ab 3000 Hz. Visaton DT 94 8 Ohm - ausgeglichener Frequenzgang mit Hochtonbrillanz und gutem Rundstrahlverhalten. Hohe Belastbarkeit durch ferrofluidgekühlte Schwingspule.  Technische Daten DT 94   Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 1200–22000 Hz Mittlerer Schalldruckpegel 90 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 84°/8000 Hz Resonanzfrequenz fs 1900 Hz Magnetische Induktion 1,2 T Magnetischer Fluss 185 µWb Obere Polplattenhöhe 2,5 mm Schwingspulendurchmesser 20 mm Wickelhöhe 2 mm Schallwandöffnung 64 mm Gewicht netto 0,24 kg Gleichstromwiderstand Rdc 3,1 Ohm Mechanischer Q-Faktor Qms 3 Elektrischer Q-Faktor Qes 0,6 Gesamt-Q-Faktor Qts 0,5 Effektive Membranfläche Sd 3 cm² Dynamische bewegte Masse Mms 0,2 g Schwingspuleninduktivität L 0,09 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 100 W (12 dB/Okt.; 4000 Hz)80 W (12 dB/Okt.; 2000 Hz) Nennbelastbarkeit mit Hochpassfilter 70 W (12 dB/Okt.; 4000 Hz)50 W (12 dB/Okt.; 2000 Hz) Visaton DT 94   DATENBLATT

Visaton DTW 72 - 14 mm (0,6“) Polycarbonatkalotte für den Hochtonbereich ab 4000 Hz. DTW 72 - ausgeglichener Frequenzgang und exzellentes Rundstrahlverhalten. Durch den kräftigen Magnetantrieb und das ultraleichte Diaphragma der DTW 72 mit ferrofluidgekühlter Schwingspule lässt sich eine hohe Belastbarkeit mit gutem Wirkungsgrad realisieren. Technische Daten DTW 72 Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 2200–23000 Hz Mittlerer Schalldruckpegel 91 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 125°/8000 Hz Resonanzfrequenz fs 3000 Hz Magnetische Induktion 1 T Magnetischer Fluss 65 µWb Obere Polplattenhöhe 2 mm Schwingspulendurchmesser 14 mm Wickelhöhe 2 mm Schallwandöffnung 50 mm Gewicht netto 0,075 kg Gleichstromwiderstand Rdc 5,7 Ohm Effektive Membranfläche Sd 2 cm² Dynamische bewegte Masse Mms 0,1 g Schwingspuleninduktivität L 0,16 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 110 W (12 dB/Okt.; 5000 Hz) Nennbelastbarkeit mit Hochpassfilter 70 W (12 dB/Okt.; 5000 Hz) Visaton DTW 72 DATENBLATT

Visaton G 20 SC - magnetisch abgeschirmte 20 mm (0,8“) High-End-Gewebekalotte für den Hochtonbereich ab 3000 Hz. Durch optimale Kalottenform und Dämpfungsfilz auf dem Polkern der G 20 SC wird ein äußerst linearer Frequenzgang ohne Resonanzen und ein sehr gutes Rundstrahlverhalten erreicht. Der kräftige Magnetantrieb und die mit Ferrofluid gekühlte Schwingspule der G 20 SC garantieren sowohl hohen Wirkungsgrad als auch hohe Belastbarkeit. Technische Daten G 20 SC Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 1200–30000 Hz Mittlerer Schalldruckpegel 88 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 180°/8000 Hz Resonanzfrequenz fs 1890 Hz Magnetische Induktion 1,3 T Magnetischer Fluss 200 µWb Obere Polplattenhöhe 2,5 mm Schwingspulendurchmesser 20 mm Wickelhöhe 2 mm Schallwandöffnung 66 mm Gewicht netto 0,39 kg Gleichstromwiderstand Rdc 4,8 Ohm Mechanischer Q-Faktor Qms 0,36 Elektrischer Q-Faktor Qes 1,34 Gesamt-Q-Faktor Qts 0,28 Effektive Membranfläche Sd 4 cm² Dynamische bewegte Masse Mms 0,15 g Schwingspuleninduktivität L 0,02 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 140 W (12 dB/Okt.; 2000 Hz)180 W (12 dB/Okt.; 4000 Hz) Nennbelastbarkeit mit Hochpassfilter 80 W (12 dB/Okt.; 2000 Hz)120 W (12 dB/Okt.; 4000 Hz) Visaton G 20 SC DATENBLATT

Visaton G 25 FFL - 25 mm (1“) Gewebekalotte für den Hochtonbereich ab 2000 Hz. Durch die optimierte Kalottenform mit doppelter Beschichtung der G 25 FFL in Verbindung mit einer Sicke, die eine besonders hohe Dämpfung aufweist, wird ein linearer Frequenzgang erreicht. Der kräftige Magnetantrieb und die ferrofluidgekühlte Schwingspule der G 25 FFL garantieren sowohl hohen Wirkungsgrad als auch hohe Belastbarkeit. Technische Daten G 25 FFL Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 1000–30000 Hz Mittlerer Schalldruckpegel 90 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 167°/8000 Hz Resonanzfrequenz fs 1600 Hz Magnetische Induktion 1,7 T Magnetischer Fluss 425 µWb Obere Polplattenhöhe 2,5 mm Schwingspulendurchmesser 25 mm Wickelhöhe 2 mm Schallwandöffnung 80 mm Gewicht netto 0,56 kg Gleichstromwiderstand Rdc 5,6 Ohm Mechanischer Q-Faktor Qms 0,66 Elektrischer Q-Faktor Qes 1,11 Gesamt-Q-Faktor Qts 0,41 Effektive Membranfläche Sd 4,9 cm² Dynamische bewegte Masse Mms 0,3 g Schwingspuleninduktivität L 0,05 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 140 W (12 dB/Okt.; 2000 Hz)180 W (12 dB/Okt.; 4000 Hz) Nennbelastbarkeit mit Hochpassfilter 80 W (12 dB/Okt.; 2000 Hz)120 W (12 dB/Okt.; 4000 Hz) Visaton G 25 FFL DATENBLATT

Visaton G 50 FFL - 50 mm (2") High-End Gewebekalotte mit runder Frontplatte für den Mitteltonbereich zwischen 800 und 7000 Hz. Durch die optimale Kalottenform mit dämpfender Beschichtung, in Verbindung mit einer Gewebesicke, die eine besonders hohe Dämpfung aufweist, wird ein linearer und partialschwingungsfreier Frequenzgang  der G 50 FFL erreicht. Der kräftige Magnetantrieb und die mit Ferrofluid gekühlte Schwingspule der Visaton G 50 FFL garantieren sowohl hohen Wirkungsgrad als auch hohe Belastbarkeit. Technische Daten Visaton G 50 FFL Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 300–12000 Hz Mittlerer Schalldruckpegel 90 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 180°/4000 Hz Resonanzfrequenz fs 455 Hz Magnetische Induktion 1,4 T Magnetischer Fluss 880 µWb Obere Polplattenhöhe 3,5 mm Schwingspulendurchmesser 50 mm Wickelhöhe 3 mm Schallwandöffnung 106 mm Gewicht netto 1,0 kg Gleichstromwiderstand Rdc 6,4 Ohm Mechanischer Q-Faktor Qms 0,48 Elektrischer Q-Faktor Qes 0,67 Gesamt-Q-Faktor Qts 0,28 Äquivalentes Luftnachgiebigkeitsvolumen Vas 0,037 l Effektive Membranfläche Sd 20 cm² Dynamische bewegte Masse Mms 1,2 g Schwingspuleninduktivität L 0,16 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 180 W(12 dB/Okt.; 800 Hz) Nennbelastbarkeit mit Hochpassfilter 120 W(12 dB/Okt.; 800 Hz) Visaton G 50 FFL DATENBLATT

Visaton KE 25 SC - magnetisch geschirmte 25 mm (1“) High-End-Kalotte mit Keramik als Kalottenmaterial für kristallklare und pegelfeste Wiedergabe ohne Verzerrungen. Die Polkernbohrung mit strömungsgünstigen Rundungen, der bedämpfte Hohlraum und der belüftete Schwing spulenträger der KE 25 SC ermöglichen eine sehr tiefe Resonanzfrequenz. Die Impedanz wird mit einem integrierten RCLGlied linearisiert. Die Kalotte KE 25 SC ist damit ohne Probleme in ein Frequenzweichennetzwerk integrierbar. Das Schutzgitter trägt innen einen akustischen Tiefpass in Form eines transparenten Ringes, der aber erst bei 25 kHz wirkt und dort eine Materialresonanz bedämpft. Es bewirkt außerdem eine Verbesserung des Rundstrahlverhaltens der KE 25 SC bei hohen Frequenzen. Technische Daten KE 25 SC Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 800–25000 Hz Mittlerer Schalldruckpegel 89 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 124°/8000 Hz Resonanzfrequenz fs kompensiert / compensated Magnetische Induktion 1,5 T Magnetischer Fluss 470 µWb Schwingspulendurchmesser 25 mm Schallwandöffnung 82 mm Gewicht netto 0,98kg Gleichstromwiderstand Rdc 5,9 Ohm Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 140 W (12 dB/Okt.; 4000 Hz) Nennbelastbarkeit mit Hochpassfilter 80 W (12 dB/Okt.; 4000 Hz) Visaton KE 25 SC DATENBLATT

High-End-Magnetostat MHT 12 für den Hochtonbereich. Stabile Aluminium-Druckguss-Frontplatte. Durch große Membranfläche und tiefe Eigenresonanz bereits ab 4000 Hz einsetzbar. Die sehr dünne Trägerschicht der Membran und damit minimale bewegte Masse garantiert absolute Impulstreue und einen sehr breiten Übertragungsbereich. Hoher Wirkungsgrad durch hocheffektive Neodym-Bor-Magnete. Geringer Klirrfaktor, hohe Belastbarkeit, der sehr lineare Impedanz- und Amplitudenfrequenzgang und der große Übertragungsbereich machen den MHT 12 - 8 Ohm zu einem vielfältig einsetzbaren Hochtöner der Extraklasse. MHT 12 Magnetisch geschirmt. Technische Daten Visaton MHT 12 Nennbelastbarkeit 100 W (12 dB/Okt.; 4000 Hz) Musikbelastbarkeit 150 W (12 dB/Okt.; 4000 Hz) Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 2000–40000 Hz Mittlerer Schalldruckpegel 91 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 180°/4000 Hz hor.; 110°/4000 Hz vert. Schallwandöffnung Ø 95 mm Gewicht netto 0,56 kg Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Visaton MHT 12 DATENBLATT

Visaton SC 10 N - magnetisch abgeschirmte 25 mm (1") Gewebekalotte für den Hochtonbereich ab 3000 Hz. SC 10 N - linearer Frequenzgang durch spezielle Kalottenbeschichtung und hohe Belastbarkeit durch mit Ferrofluid gekühlte Schwingspule. SC 10 N - zusammen mit dem abgeschirmten Tiefmittelton-Chassis SC 13 8 Ohm besonders geeignet für den Einsatz in mittelgroßen 2-Weg-Kombinationen für Surround Centerlautsprecher und Multi-Media-Boxen. Technische Daten SC 10 N Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 1000–20000 Hz Mittlerer Schalldruckpegel 90 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 109°/8000 Hz Resonanzfrequenz fs 1700 Hz Magnetische Induktion 1,3 T Magnetischer Fluss 210 µWb Obere Polplattenhöhe 2,5 mm Schwingspulendurchmesser 25 mm Wickelhöhe 2 mm Schallwandöffnung 85 mm Gewicht netto 0,55 kg Gleichstromwiderstand Rdc 6,9 Ohm Effektive Membranfläche Sd 5 cm² Dynamische bewegte Masse Mms 0,1 g Schwingspuleninduktivität L 0,04 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Musikbelastbarkeit mit Hochpassfilter 150 W (12 dB/Okt.; 4000 Hz) Nennbelastbarkeit mit Hochpassfilter 100 W (12 dB/Okt.; 4000 Hz) Visaton SC 10 N DATENBLATT

Visaton TL 16 H - High-End-Hochtonhorn für den Hochtonbereich ab 5000 Hz. Das extrem leichte Diaphragma aus einer Titan-Aluminiumlegierung weist neben einem extrem dynamischen Impulsverhalten einen sehr linearen Frequenzgang auf. TL 16 H - der kräftige Strontium-Ferrit-Magnet garantiert zusammen mit der 16-mm-Schwingspule einen enormen Wirkungsgrad. Technische Daten Visaton TL 16 H Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 2200–35000 Hz Mittlerer Schalldruckpegel 100 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 67°/8000 Hz Resonanzfrequenz fs 6000 Hz Magnetische Induktion 1,6 T Magnetischer Fluss 200 µWb Obere Polplattenhöhe 2,5 mm Schwingspulendurchmesser 16 mm Gewicht netto 1,3 kg Gleichstromwiderstand Rdc 6,9 Ohm Schwingspuleninduktivität L 0,17 mH Anschlüsse Federklemmen Musikbelastbarkeit mit Hochpassfilter 200 W (12 dB/Okt.; 7500 Hz) Nennbelastbarkeit mit Hochpassfilter 150 W (12 dB/Okt.; 7500 Hz) Visaton TL 16 H DATENBLATT

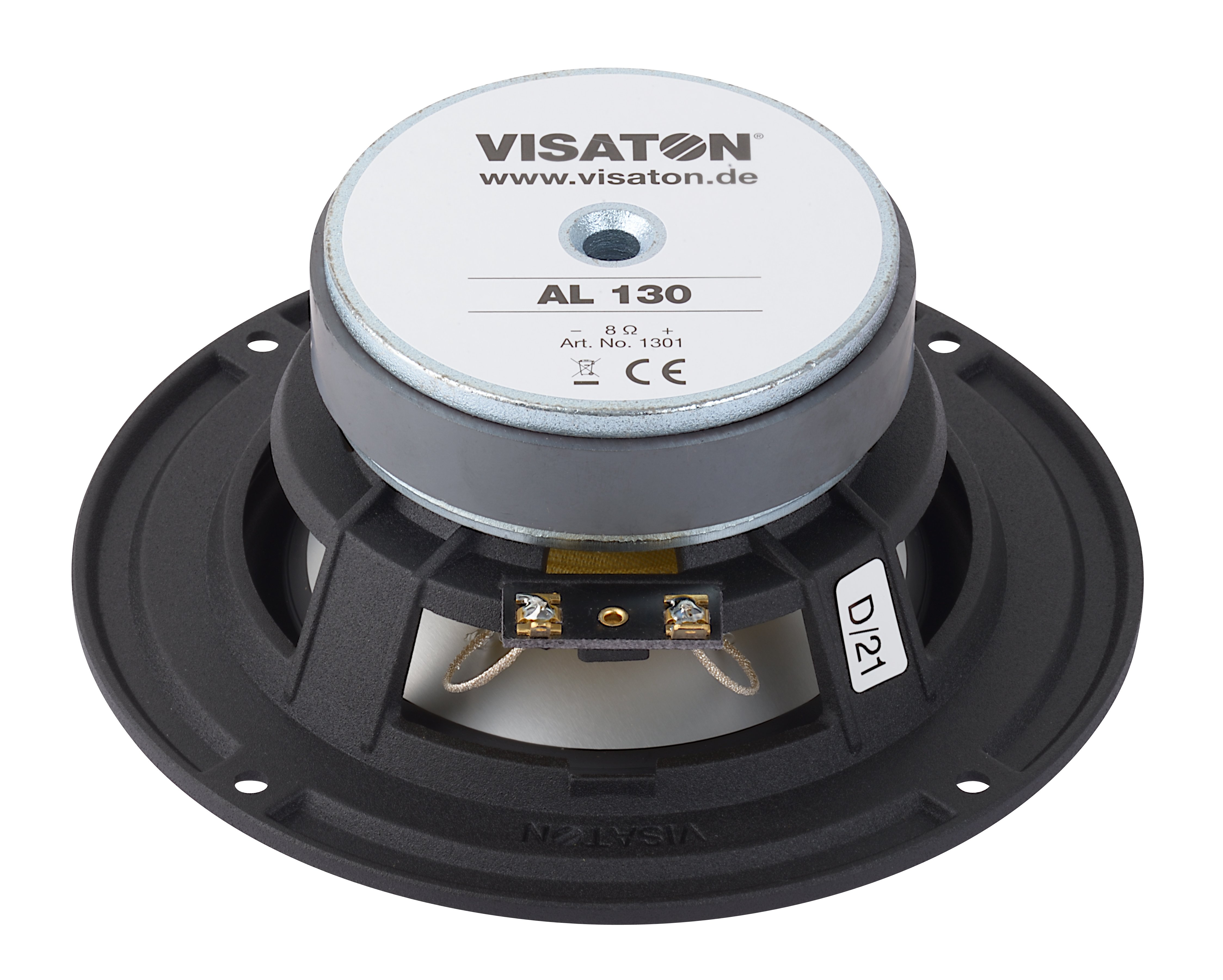

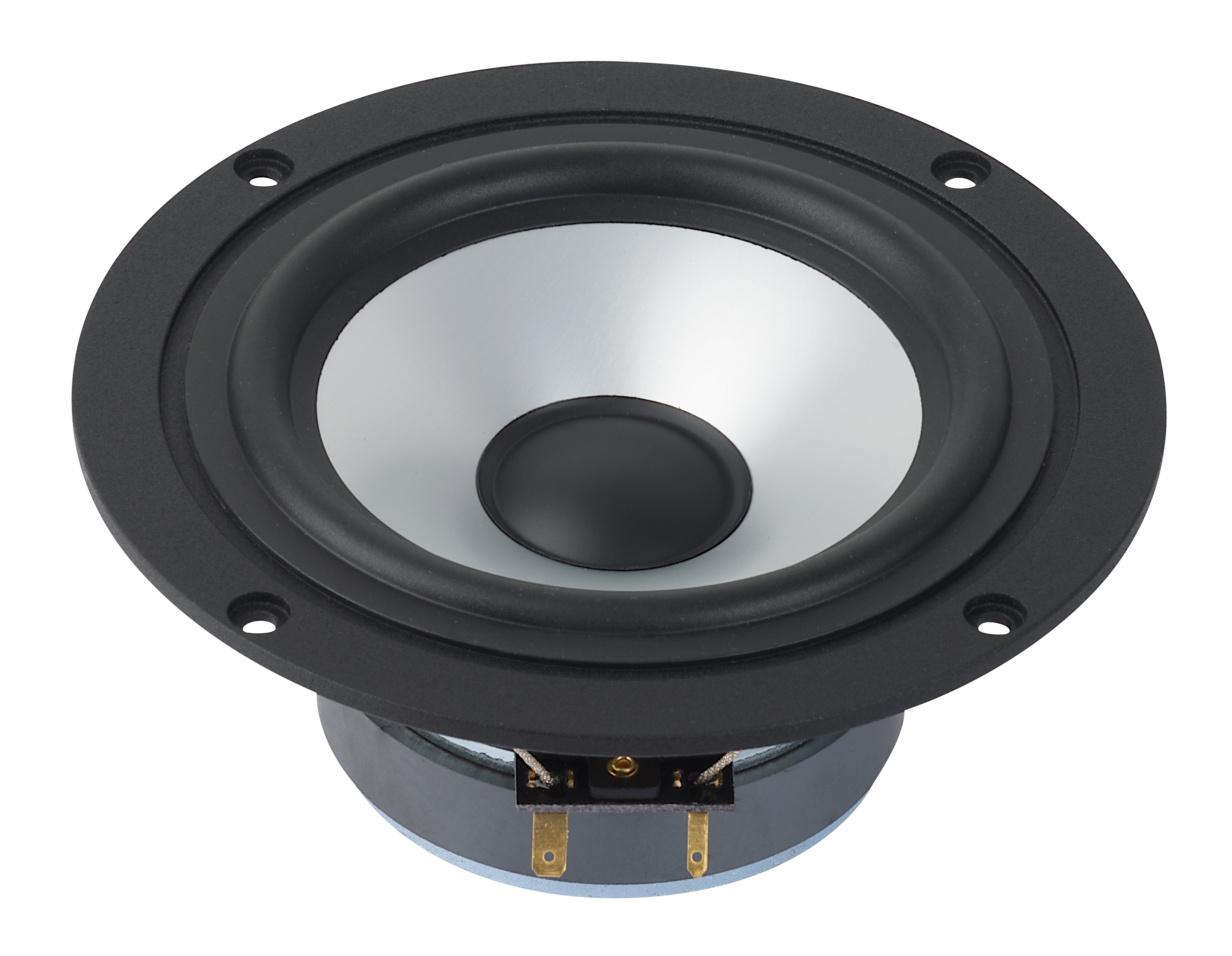

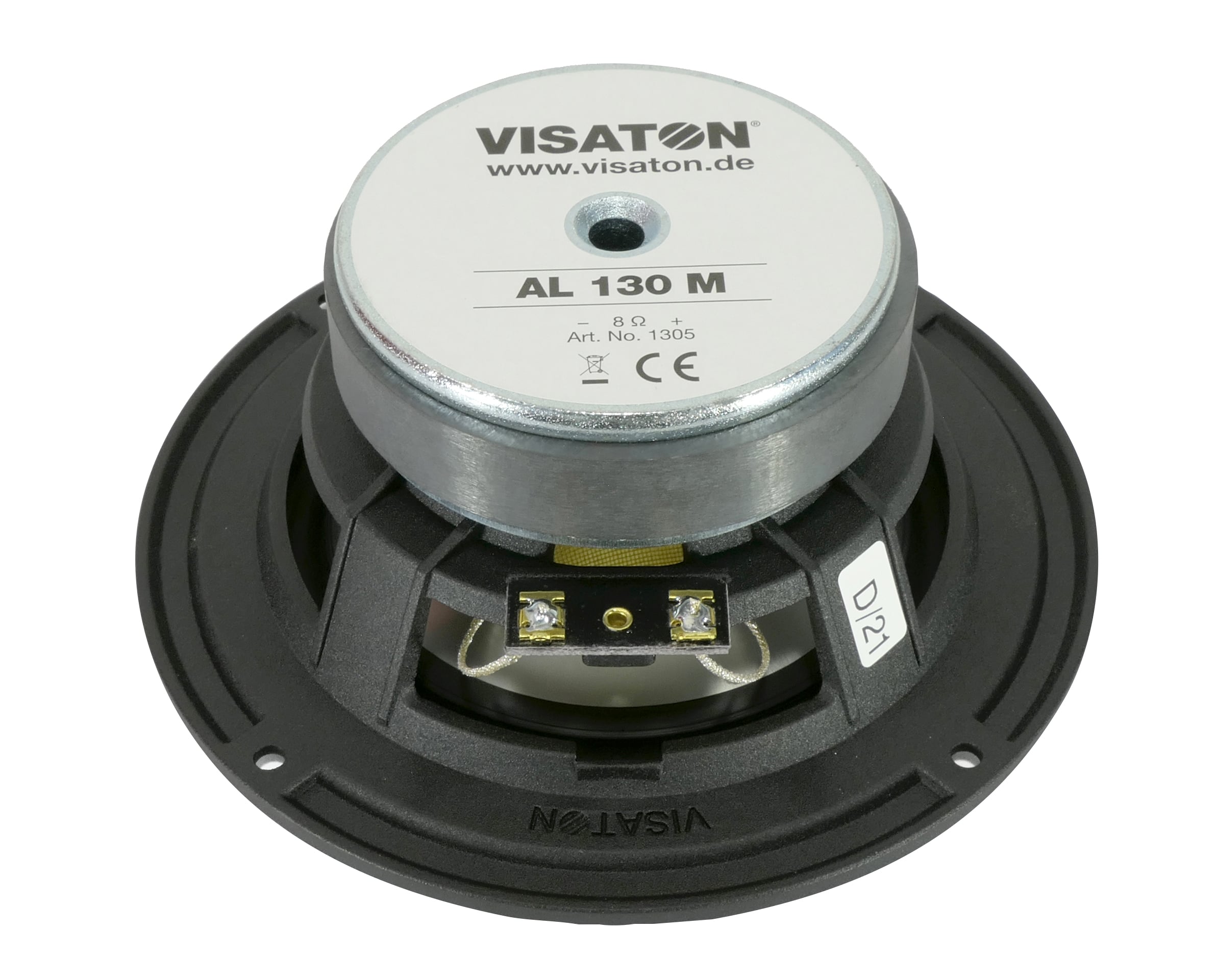

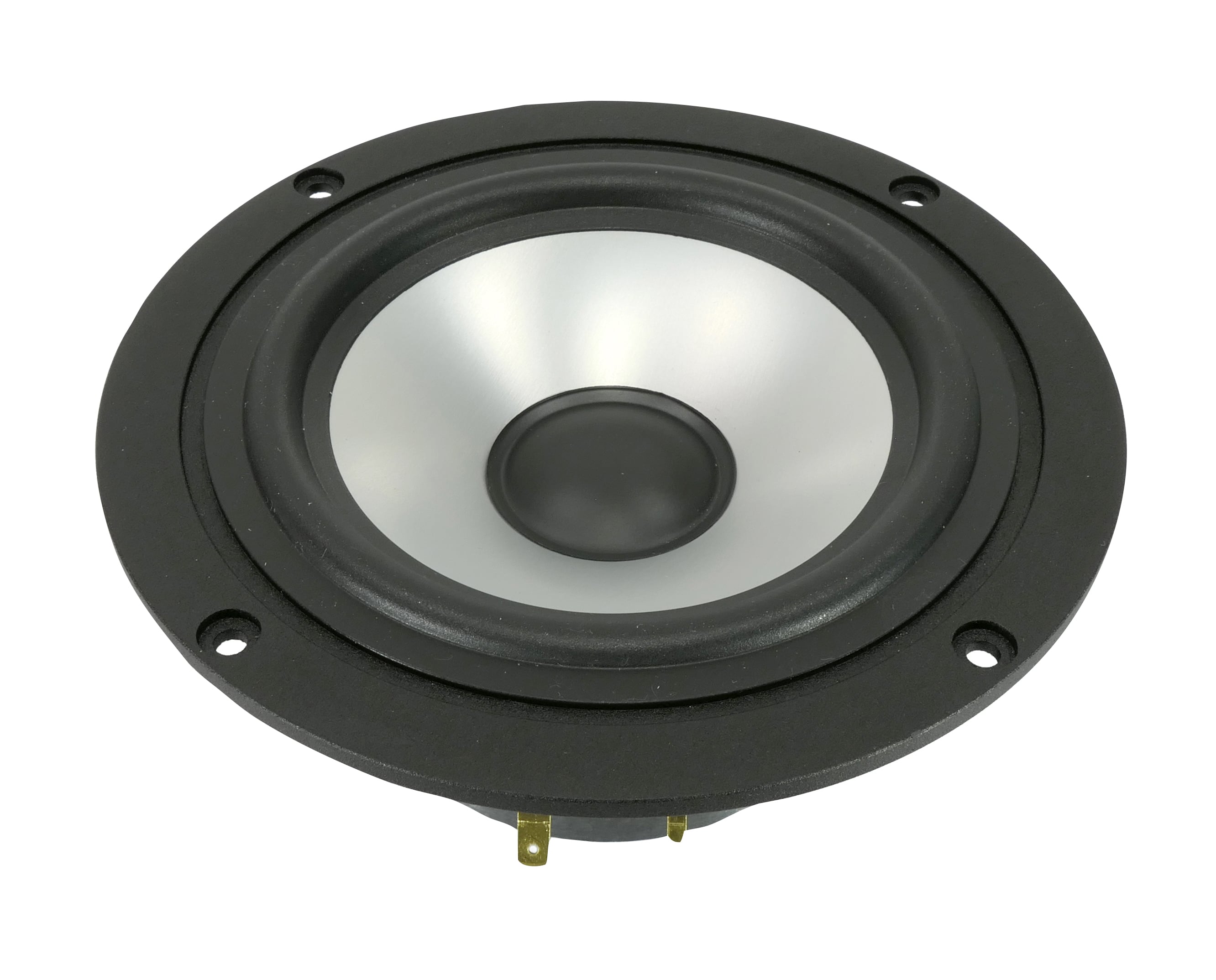

Visaton AL 130 - 13 cm (5“) High-End-Tiefmitteltöner mit steifer, eloxierter Aluminium-Membran, stabilem Aludruckgusskorb und elastischer Gummisicke. Visaton AL 130 - geringste mechanische und elektrische Verluste durch Polkernventilierung, hinterlüftete Zentrierung, Kapton-Schwingspulenträger und Impedanzkontrollring. Visaton AL 130 - sehr großer linearer Hub durch lange Schwingspule. Gut geeignet als Konus- mitteltöner in hochwertigen 3-Wege-High-End-Kombinationen bis ca. 5000 Hz. Technische Daten AL 130 Nennbelastbarkeit 60 W Musikbelastbarkeit 90 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) fu–8000 Hz (fu: untere Grenzfrequenz abhängig vom Gehäuse) . Mittlerer Schalldruckpegel 87 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 94°/4000 Hz Grenzauslenkung +/−8,5 mm Resonanzfrequenz fs 43 Hz Magnetische Induktion 0,95 T Magnetischer Fluss 450 µWb Obere Polplattenhöhe 6 mm Schwingspulendurchmesser 25 mm Wickelhöhe 18 mm Schallwandöffnung 115 mm Gewicht netto 1 kg Gleichstromwiderstand Rdc 5,6 Ohm Mechanischer Q-Faktor Qms 4,37 Elektrischer Q-Faktor Qes 0,42 Gesamt-Q-Faktor Qts 0,38 Äquivalentes Luftnachgiebigkeitsvolumen Vas 13 l Effektive Membranfläche Sd 79 cm² Dynamische bewegte Masse Mms 9 g Antriebsfaktor Bxl 5,6 Tm Schwingspuleninduktivität L 0,9 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Visaton AL 130 DATENBLATT

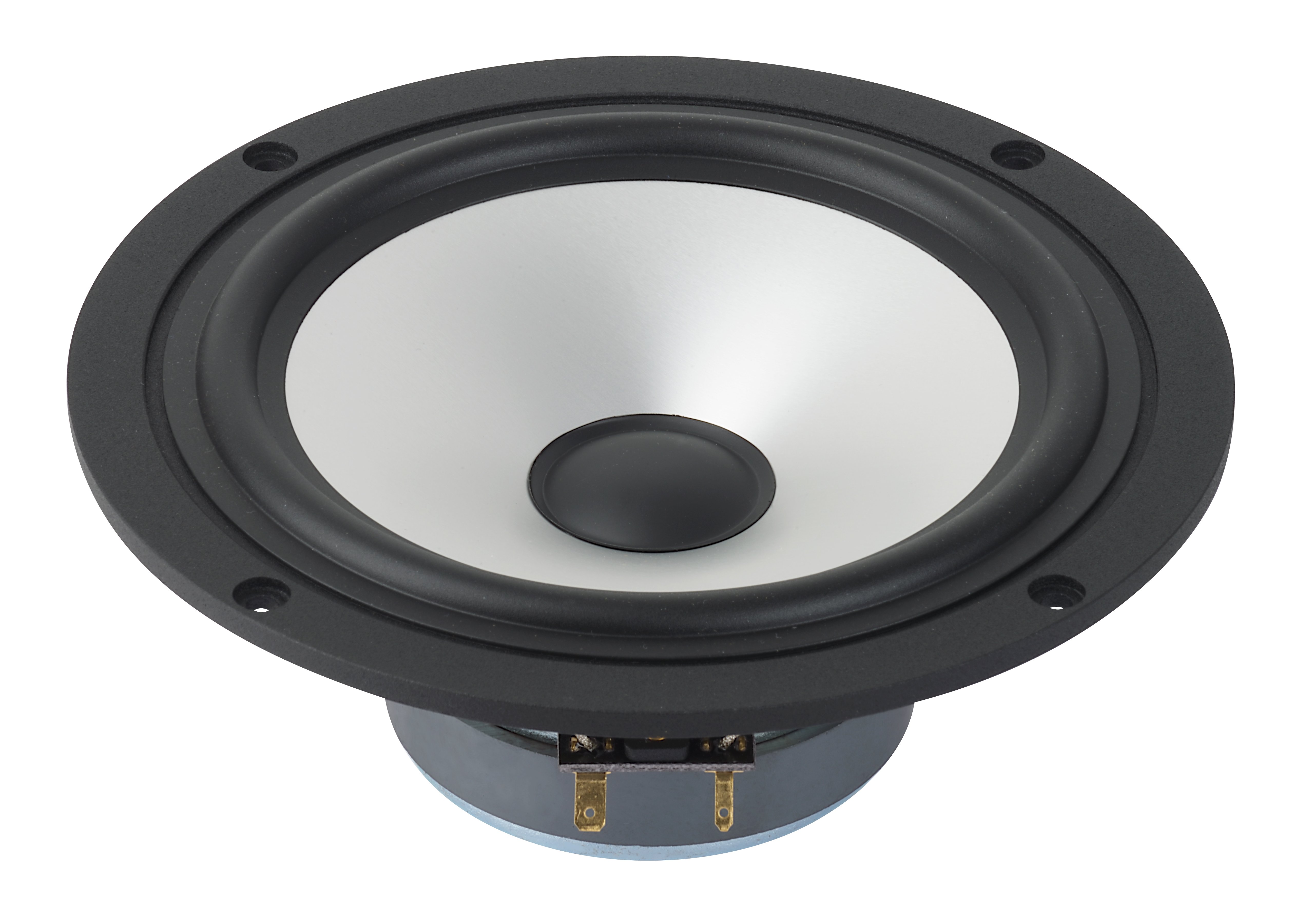

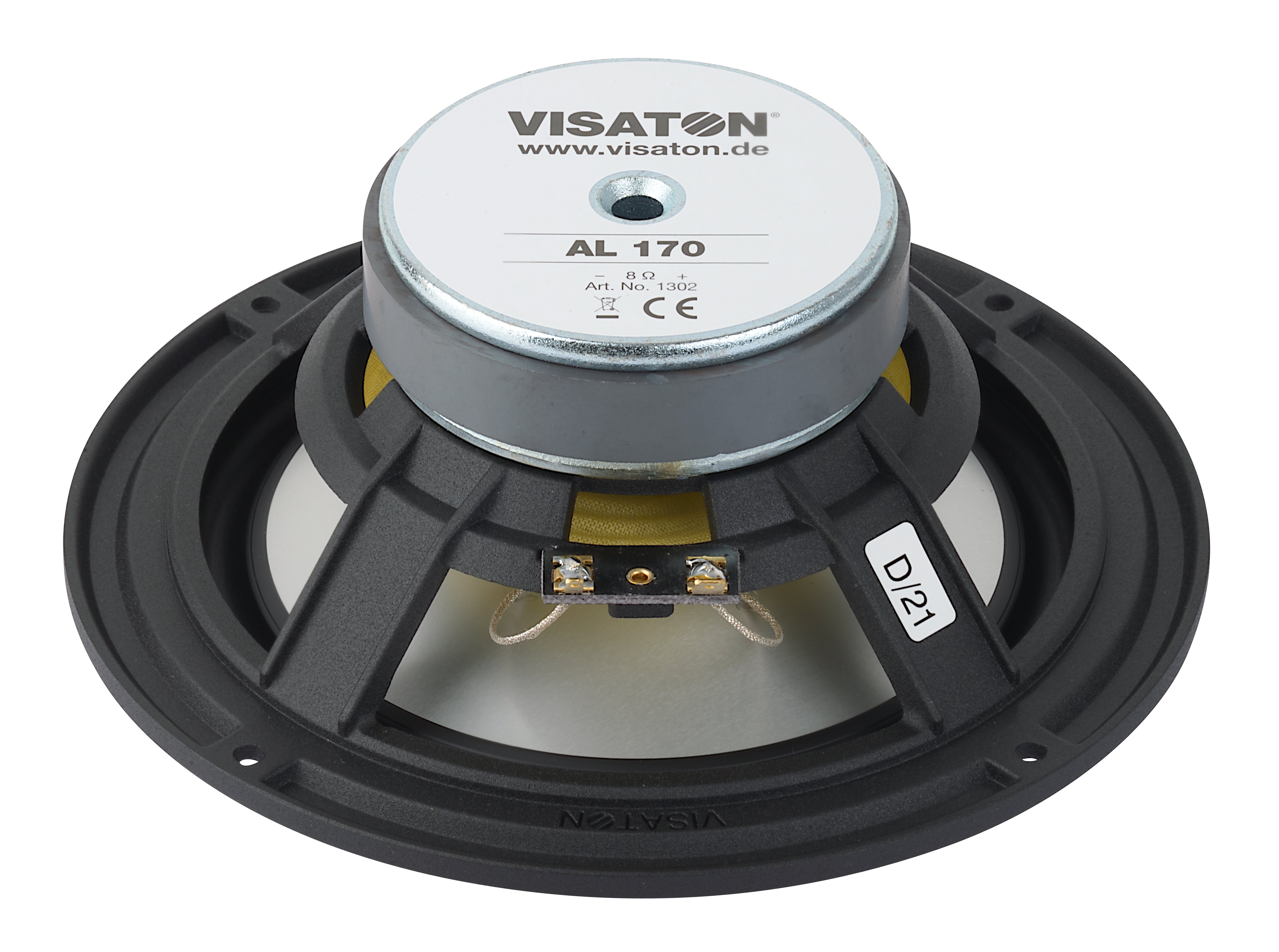

Visaton AL 170 - 17 cm (6,5“) High-End-Tiefmitteltöner mit steifer, eloxierter Aluminium-Membran, stabilem Aludruckgusskorb und elastischer Gummisicke. Geringste mechanische und elektrische Verluste beim Visaton AL 170 durch Polkernventilierung, hinterlüftete Zentrierung, Kapton-Schwingspulenträger. Sehr großer linearer Hub durch lange Schwingspule. AL 170 - speziell geeignet als Tiefmitteltöner in hochwertigen 2-, 3- und 4-Wege-High-End-Kombinationen bis ca. 2500 Hz. Technische Daten AL 170 Nennbelastbarkeit 70 W Musikbelastbarkeit 100 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) fu–10000 Hz (fu: untere Grenzfrequenz abhängig vom Gehäuse) . Mittlerer Schalldruckpegel 88 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 51°/4000 Hz Grenzauslenkung +/−11 mm Resonanzfrequenz fs 38 Hz Magnetische Induktion 1,1 T Magnetischer Fluss 520 µWb Obere Polplattenhöhe 6 mm Schwingspulendurchmesser 25 mm Wickelhöhe 18 mm Schallwandöffnung 150 mm Gewicht netto 1,2 kg Gleichstromwiderstand Rdc 5,6 Ohm Mechanischer Q-Faktor Qms 3,88 Elektrischer Q-Faktor Qes 0,43 Gesamt-Q-Faktor Qts 0,39 Äquivalentes Luftnachgiebigkeitsvolumen Vas 34 l Effektive Membranfläche Sd 133 cm² Dynamische bewegte Masse Mms 13 g Antriebsfaktor Bxl 6,9 T m Schwingspuleninduktivität L 0,9 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Visaton AL 170 DATENBLATT

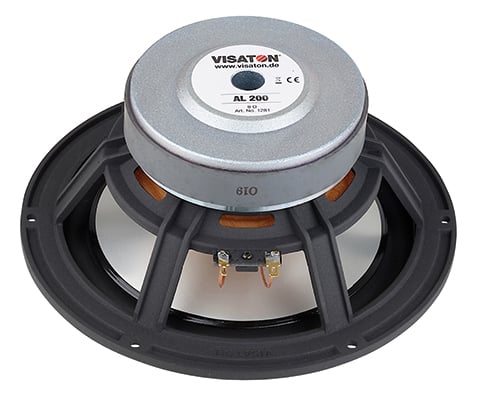

Visaton AL 200 - 20 cm (8") High-End-Tieftöner mit steifer Aluminium-Membran, stabilem Aludruckgusskorb und elastischer Gummisicke. Visaton AL 200 - geringste mechanische und elektrische Verluste durch Polkernventilierung, hinterlüftete Zentrierung und Kapton-Schwingspulenträger. Hohe Impulsdynamik durch leichte Alumembran des AL 200. Hervorragend geeignet in 2- und 3-Wege-Kombinationen und als Tiefmitteltontreiber in 4-Wege-High-End-Systemen. Technische Daten AL 200 Nennbelastbarkeit 120 W Musikbelastbarkeit 180 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) fu–9000 Hz Mittlerer Schalldruckpegel 88 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 122°/4000 Hz Grenzauslenkung +/−10 mm Resonanzfrequenz fs 32 Hz Magnetische Induktion 1,3 T Magnetischer Fluss 930 µWb Obere Polplattenhöhe 6 mm Schwingspulendurchmesser 38 mm Wickelhöhe 20 mm Schallwandöffnung 190 mm Gewicht netto 2,5 kg Gleichstromwiderstand Rdc 6,6 Ohm Mechanischer Q-Faktor Qms 3,73 Elektrischer Q-Faktor Qes 0,39 Gesamt-Q-Faktor Qts 0,35 Äquivalentes Luftnachgiebigkeitsvolumen Vas 77 l Effektive Membranfläche Sd 216 cm² Dynamische bewegte Masse Mms 21 g Antriebsfaktor Bxl 8,8 Tm Schwingspuleninduktivität L 1,2 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Visaton AL 200 DATENBLATT

Visaton B 100 - 10 cm (4") High-End-Breitbandlautsprecher mit sehr ausgeglichenem Übertragungsverhalten und leichtem Hochtonanstieg für ein angenehmes Klangbild auch außerhalb der 0-Achse. Hoher Wirkungsgrad bei gleichzeitig niedrigen Verzerrungen sind nur einige der Qualitäten des Visaton B 100.  Eigenschaften B 100 Papiermembran Impedanzkontrollring aus Kupfer Aluminium Druckgusskorb Phaseplug Technische Daten B 100 Membrannachgiebigkeit Cm 1,28 mm/N Nennbelastbarkeit 30 W Musikbelastbarkeit 60 W Nennimpedanz Z 6 Ohm Übertragungsbereich (-10 dB) fu–20000 Hz (fu: untere Grenzfrequenz abhängig vom Gehäuse) . Mittlerer Schalldruckpegel 88 dB (1 W/1 m) Maximaler linerarer Hub +/- 1,6 mm Grenzauslenkung +/- 7,0 mm Resonanzfrequenz fs 75 Hz Magnetische Induktion 1,29 T Magnetischer Fluss 316 µWb Obere Polplattenhöhe 3 mm Schwingspulendurchmesser 26 mm Wickelhöhe 6,3 mm Schallwandöffnung 101 mm Gewicht netto 0,68 kg Gleichstromwiderstand Rdc 5,8 Ohm Mechanischer Q-Faktor Qms 10,13 Elektrischer Q-Faktor Qes 0,54 Gesamt-Q-Faktor Qts 0,52 Äquivalentes Luftnachgiebigkeitsvolumen Vas 5,27 l Effektive Membranfläche Sd 54,1 cm² Dynamische bewegte Masse Mms 3,2 g Antriebsfaktor Bxl 4,1 Tm Schwingspuleninduktivität L 0,36 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Visaton B 100 DATENBLATT

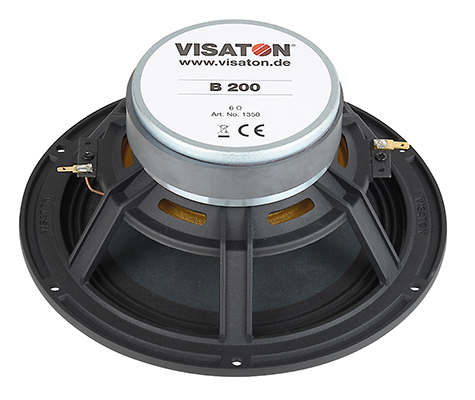

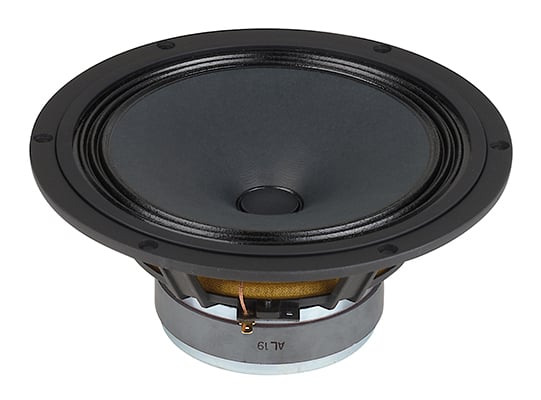

Visaton B 200 - 20 cm (8“) High-End-Breitbandlautsprecher. Ein hoher Wirkungsgrad und ein sehr ausgeglichener Frequenzgang ohne große Schwankungen kennzeichnen diesen High-End-Lautsprecher - Visaton B 200. Erreicht wird das durch die sehr leichte Papiermembran, die Gewebesicke sowie den optimierten Antrieb mit einer 25-mm Schwingspule (Aluminiumdraht), die das Magnetfeld im Luftspalt optimal ausnutzt (Schwingspulenunterhang). Der Schwingspulenträger aus Kapton ist belüftet. Der stabile Aluminium-Druckgusskorb des Visaton B 200 macht nicht nur optisch eine gute Figur, sondern trägt mit seinen Öffnungen zur Hinterlüftung der Zentrierung ebenfalls dazu bei, dass die mechanischen Verluste äußerst gering sind. Verzerrungen bleiben gleichmäßig auf einem äußerst niedrigen Niveau. Der B 200 ist hervorragend geeignet für den Einsatz in hochwertigen und leistungsstarken 1-Wege-Boxen, wobei neben klassischen geschlossenen oder ventilierten Gehäusen auch mit exotischeren Konzepten wie Hörnern oder offenen Schallwänden verblüffende Ergebnisse erzielt werden können. Technische Daten B 200 Nennbelastbarkeit 40 W Musikbelastbarkeit 70 W Nennimpedanz Z 6 Ohm Übertragungsbereich (-10 dB) fu–18000 Hz Mittlerer Schalldruckpegel 96 dB (2,83 V/1 m) Abstrahlwinkel (−6 dB) 48°/4000 Hz Maximaler linerarer Hub +/−3,5 mm Resonanzfrequenz fs 40 Hz Magnetische Induktion 1,2 T Magnetischer Fluss 755 µWb Obere Polplattenhöhe 8 mm Schwingspulendurchmesser 25 mm Wickelhöhe 4 mm Schallwandöffnung 190 mm Gewicht netto 2,16 kg Gleichstromwiderstand Rdc 5,0 Ohm Mechanischer Q-Faktor Qms 8,39 Elektrischer Q-Faktor Qes 0,83 Gesamt-Q-Faktor Qts 0,75 Äquivalentes Luftnachgiebigkeitsvolumen Vas 102 l Effektive Membranfläche Sd 214 cm² Dynamische bewegte Masse Mms 9,7 g Antriebsfaktor Bxl 3,9 Tm Schwingspuleninduktivität L 0,5 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Visaton B 200 DATENBLATT

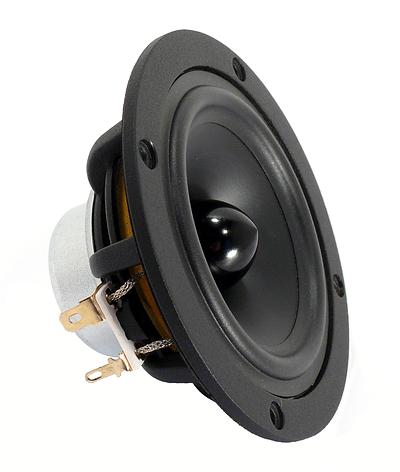

Visaton B 80 - 8 cm (3,3”) High-End-Breitband-Lautsprecher mit hervorragend ausgeglichenem Übertragungsverhalten. Durch das Zusammenspiel der beschichteten Papiermembran, der hinterlüfteten Zentrierspinne, dem Phaseplug, sowie dem sehr starken des Visaton B 80, aber gleichzeitig leichten Neodymantrieb konnte ein äußerst ausgeglichener Frequenzgang mit sehr geringen Verzerrungen und mechanischen Verlusten geschaffen werden. Der B 80 ist ideal einsetzbar für kleine High-End-Regalboxen oder als Mittelhochtöner in hochwertigen Mehrwegkombinationen. Technische Daten B 80 Membrannachgiebigkeit Cm 0,87 mm/N Nennbelastbarkeit 30 W Musikbelastbarkeit 50 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 80–20000 Hz Mittlerer Schalldruckpegel 85 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 119°/4000 Hz Maximaler linerarer Hub 2,2 mm Resonanzfrequenz fs 110 Hz Magnetische Induktion 1,17 T Magnetischer Fluss 290 µWb Obere Polplattenhöhe 3 mm Schwingspulendurchmesser 25,5 mm Wickelhöhe 6,0 mm Schallwandöffnung 89 mm Gewicht netto 0,30 kg Gleichstromwiderstand Rdc 6,6 Ohm Mechanischer Q-Faktor Qms 6,53 Elektrischer Q-Faktor Qes 0,69 Gesamt-Q-Faktor Qts 0,63 Äquivalentes Luftnachgiebigkeitsvolumen Vas 1,8 l Effektive Membranfläche Sd 38,5 cm² Dynamische bewegte Masse Mms 2,8 g Antriebsfaktor Bxl 4,15 Tm Anschlüsse 5,2 x 0,5 mm (+)/2,8 x 0,5 mm (-) Visaton B 80 DATENBLATT

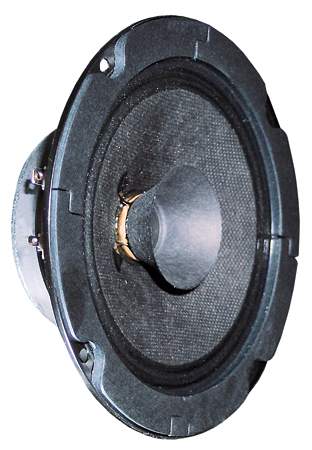

Visaton BG 13 P - 13 cm (5“) Breitbandlautsprecher mit Hochtonkegel. Visaton BG 13 P - sehr ausgeglichener Frequenzgang und sehr gute Sprachverständlichkeit. Hoher Wirkungsgrad.  Anwendungsmöglichkeiten BG 13 P Schallzeilen, Projektionslautsprecher kleine Monitorboxen Technische Daten BG 13 P Nennbelastbarkeit 20 W Musikbelastbarkeit 40 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 120–20000 Hz Mittlerer Schalldruckpegel 92 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 61°/4000 Hz Grenzauslenkung +/−2 mm Resonanzfrequenz fs 168 Hz Magnetische Induktion 1,0 T Magnetischer Fluss 190 µWb Obere Polplattenhöhe 3 mm Schwingspulendurchmesser 20 mm Wickelhöhe 4,5 mm Schallwandöffnung 110 mm Gewicht netto 0,43 kg Gleichstromwiderstand Rdc 5,2 Ohm Mechanischer Q-Faktor Qms 3,06 Elektrischer Q-Faktor Qes 1,58 Gesamt-Q-Faktor Qts 1,04 Äquivalentes Luftnachgiebigkeitsvolumen Vas 2,0 l Effektive Membranfläche Sd 68 cm² Dynamische bewegte Masse Mms 3,0 g Antriebsfaktor Bxl 3,2 Tm Schwingspuleninduktivität L 0,65 mH Anschlüsse 4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) Temperaturbereich –25 ... 70 °C Visaton BG 13 P DATENBLATT

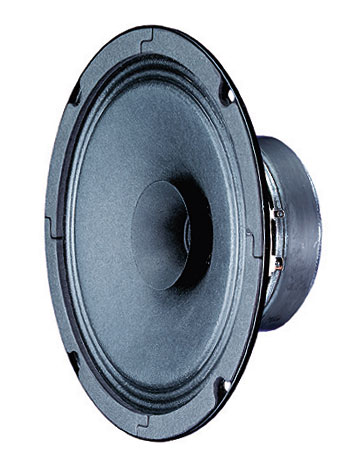

Visaton BG 17 - 16 cm (6,5“) Breitbandlautsprecher mit Hochtonkegel. Hoher Wirkungsgrad. Bohrungen am Magnet und am Korb zur Befestigung eines Übertragers für den Einsatz in 100-V-Anlagen. Visaton BG 17 - geeignet als Breitbänder für kleine Gesangs- und Gitarrenmonitore oder als Mitteltöner für PA-Anlagen und Musikerboxen. Anwendungsmöglichkeiten BG 17 Mitteltöner in PA-Anlagen und Musikerboxen Gesangs- und Gitarrenmonitore Breitbandlautsprecher für elektronische Orgeln und Keyboards Technische Daten BG 17 Nennbelastbarkeit 40 W Musikbelastbarkeit 60 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 80–20000 Hz Mittlerer Schalldruckpegel 93 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 51°/4000 Hz Grenzauslenkung +/−2 mm Resonanzfrequenz fs 120 Hz Magnetische Induktion 1,0 T Magnetischer Fluss 250 µWb Obere Polplattenhöhe 4 mm Schwingspulendurchmesser 20 mm Wickelhöhe 7 mm Schallwandöffnung 146 mm Gewicht netto 0,72 kg Gleichstromwiderstand Rdc 6,3 Ohm Mechanischer Q-Faktor Qms 2,94 Elektrischer Q-Faktor Qes 0,98 Gesamt-Q-Faktor Qts 0,74 Äquivalentes Luftnachgiebigkeitsvolumen Vas 8,2 l Effektive Membranfläche Sd 143 cm² Dynamische bewegte Masse Mms 6,5 g Antriebsfaktor Bxl 5,7 T m Schwingspuleninduktivität L 0,7 mH Anschlüsse 5,2 x 0,5 mm (+)/2,8 x 0,5 mm (-) Temperaturbereich –25 ... 70 °C Visaton BG 17 DATENBLATT
